fokus pada aplikasi ultrasonik, dengan itikad baik untuk memenangkan pelanggan
| Tempat asal: | CINA |
|---|---|
| Nama merek: | QRsonic |
| Sertifikasi: | CE |
| Nomor model: | QR-2540-4BD |
| Kuantitas min Order: | 1 buah |
| Harga: | Negotation |
| Kemasan rincian: | Dikemas dalam karton |
| Waktu pengiriman: | 3 hari kerja |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 2000 pcs per bulan |
| Nama produk: | Transduser Piezoelektrik Ultrasonik | frekuensi: | 40 Khz |
|---|---|---|---|
| Daya Keluaran: | 300 watt | Baut sambungan: | M8 |
| Diameter cakram keramik: | 25mm | Jumlah cakram keramik: | 4 buah |
| kapasitansi: | 4.5-6.5nf | Amplitudo: | 4um |
| Menyoroti: | Sensor Aktif Transduser Piezoelektrik Ultrasonik,Transduser Ultrasonik Piezoelektrik 40Khz,Transduser Ultrasonik 300 Watt 40Khz |
||

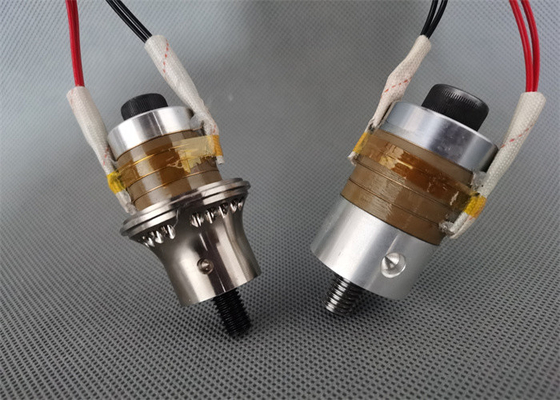

Sensor Aktif Transduser Ultrasonik Piezoelektrik 40Khz untuk Aplikasi Pengelasan atau Pemotongan
Keterangan:
Transduser ultrasonik 40Khz mengubah energi listrik, energi mekanik atau energi akustik dari satu bentuk energi ke bentuk lain dari perangkat energi, juga dikenal sebagai transduser ultrasonik, juga dikenal sebagai sensor aktif.Salah satu yang paling matang dan andal adalah perangkat yang mengubah energi listrik dan energi akustik dengan efek piezoelektrik, juga dikenal sebagai transduser piezoelektrik.Transduser terdiri dari komponen keramik piezoelektrik pusat, penutup logam depan dan belakang, sekrup pra-tekanan, lembaran elektroda, dan tabung isolasi.Transduser ultrasonik digunakan di hampir semua peralatan ultrasonik.Peralatan ultrasonik Qianrong adalah sumber transduser paduan titanium ultrasonik dan komponen inti.
Spesifikasi:
| Model | QR-2540-4BD |
| Frekuensi | 40khz |
| daya keluaran | 300 watt |
| Baut sambungan | M8 |
| Diameter cakram keramik | 25mm |
| Jumlah cakram keramik | 4 buah |
| kapasitansi | 4.5-6.5nf |
| Amplitudo | 4 um |
| Aplikasi | Mesin las plastik |
Parameter:
| Tipe kolomNTK TIPE | ||||||||
|
Nomor barang
|
Sambungkan sekrup
|
Diameter keramik (mm)
|
Jumlah Keramik (pc) |
Frekuensi (khz)
|
kapasitansi |
daya (W)
|
||
| Kuning | Abu-abu | Hitam | ||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 1500-21000 | 2600 | |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| Tipe kolomNTK TIPE | ||||||||
|
Nomor barang
|
Sambungkan sekrup
|
Diameter keramik (mm)
|
Jumlah Keramik (pc) |
Frekuensi (khz)
|
kapasitansi |
daya (W)
|
||
| Kuning | Abu-abu | Hitam | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10 * 1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
Perhatikan:
Pencocokan transduser dengan kotak listrik dan cetakan adalah dasar untuk keandalan sistem dan daya maksimum transduser.Setelah transduser selesai, tidak akan ada bagian yang dapat disesuaikan.Sesuaikan kotak dan cetakan listrik agar sesuai dengan kondisi kerja transduser.
Disarankan untuk menyesuaikan pencocokan dalam langkah-langkah berikut:
Pertama, sesuaikan frekuensi osilasi kotak listrik agar sesuai dengan rentang dinamis transduser.
Langkah 2: Sesuaikan rangkaian pencocokan sehingga arus transduser tanpa beban kurang dari 0,5A.Penyimpangan tegangan penyetelan harus selalu kurang dari 0,2A, dan periksa transduser untuk getaran dan pemanasan normal.
Langkah ketiga: hubungkan cetakan, dengan beban, dan sesuaikan kotak listrik untuk membuat daya keluaran sistem memenuhi persyaratan untuk digunakan.
Langkah 4: Uji daya penuh untuk jangka waktu tertentu, periksa apakah perubahan status transduser dan kotak listrik harus dalam kisaran normal.
Sensor Aktif Transduser Ultrasonik Piezoelektrik 40Khz untuk Aplikasi Pengelasan atau Pemotongan
