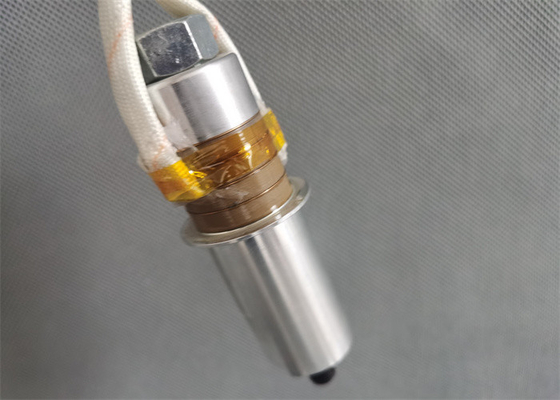

Transduser Pengelasan Ultrasonik Frekuensi Tinggi 28Khz Untuk Tukang Las Plastik

Menyediakan dan Memperbaiki dan Mengganti Sistem Pengelasan Transduser Ultrasonik Frekuensi Tinggi 28Khz

Keterangan:

Menghasilkan getaran teratur di bawah eksitasi medan listrik yang sesuai oleh Transduser Ultrasonik, dan amplitudonya umumnya sekitar 8-10 m.Amplitudo seperti itu tidak cukup untuk secara langsung menyelesaikan langkah-langkah pengelasan dan pemrosesan.Oleh karena itu, transduser menghubungkan tanduk ultrasonik yang dirancang dengan benar, dan amplitudo gelombang ultrasonik dapat bervariasi dalam rentang yang luas, selama kekuatan material cukup, amplitudo dapat melebihi 100 m.

Transduser adalah perangkat presisi dan harus ditangani dengan hati-hati.Transduser mengubah tegangan frekuensi ultrasonik dari generator menjadi getaran mekanis ultrasonik dengan frekuensi yang sama dengan efek piezoelektrik terbalik.Ini terdiri dari sejumlah lembaran piezoceramic yang diapit di antara dua blok logam (biasanya titanium).Sebuah pelat logam tipis dibentuk antara lembaran dan lembaran untuk membentuk elektroda.Ketika sinyal listrik sinusoidal disuplai ke transduser melalui elektroda, lembaran piezoelektrik mengembang dan berkontraksi, menghasilkan gerakan puncak-ke-puncak aksial 15-201 xm.

Spesifikasi:

Tindakan pencegahan perakitan bagian transduser ultrasonik:

Bagian utama dari sistem getaran ultrasonik, seperti transduser, klakson, kepala pahat, dll., dihubungkan oleh baut pusat.

1. Periksa apakah permukaan kontak harus halus dan bebas dari goresan.Jika ada goresan, gunakan kertas metalografi dengan angka nol atau lebih untuk memolesnya dengan ringan.Diperlukan untuk menghaluskan cacat tanpa merusak kerataan permukaan kontak.

2. Bersihkan sekrup, lubang sekrup, dan permukaan kontak dengan deterjen yang mudah menguap dan tidak korosif.

3. Bersihkan sekrup, lubang sekrup, dan permukaan kontak secara menyeluruh.

4. Semua lubang sekrup penghubung harus tegak lurus dengan permukaan kontak.

5. Oleskan lapisan tipis mentega atau vaselin ke permukaan kontak sebelum mengencangkan.Tidak berlaku untuk menghubungkan sekrup dan lubang sekrup.

6. Kencangkan kedua bagian dengan hati-hati.Sesuaikan torsi pengencangan yang sesuai dengan spesifikasi sekrup penghubung.Jika memungkinkan, kencangkan dengan benar.

7. Jika Anda mengendurkan permukaan sendi lagi, Anda seharusnya tidak melihat bekas luka.

8. Amplitudo sistem getaran didistribusikan secara merata dengan tangan, tidak ada suara aneh, tidak ada demam parah lokal.

9. Setelah membuka kembali permukaan sambungan setelah bekerja untuk jangka waktu tertentu, seharusnya tidak ada tanda-tanda oksidasi atau ablasi.Jika tidak, kontak di sini tidak baik, dan energi ultrasonik sangat hilang di sini.

Menyediakan dan Memperbaiki dan Mengganti Sistem Pengelasan Transduser Ultrasonik Frekuensi Tinggi 28Khz
