Konverter Ultrasound 41S30 Dukane 20Khz Dengan Lubang Pendingin Udara

41S30 20Khz Ultrasound Replacement Dukane Converter dengan Lubang Pendingin Udara

Keterangan:

Transduser ultrasonik adalah perangkat konversi energi yang mengubah input daya listrik menjadi daya mekanik.Ini adalah jantung dari mesin las ultrasonik.Hanya dengan transduser ultrasonik yang sesuai, mesin las ultrasonik dapat digunakan dengan lebih baik.

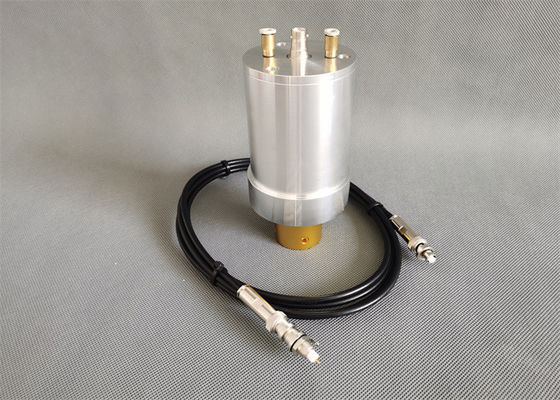

Konverter Ultrasonik Dukane 41S30 20 KHz inimenggunakan rakitan driver piezo yang sama dengan transduser tugas berat standar 110-3122 tetapi memiliki rumah tertutup dan kabel 24" yang diakhiri dengan konektor mil-spec untuk memfasilitasi penggunaan di lingkungan yang keras atau di mana peralatan harus disemprot turun untuk dibersihkan.Perumahan memiliki fitting untuk 1/4" OD poly tubing untuk membawa udara pendingin kering ke dan dari rakitan driver. Tidak dapat dipasang di mesin press Dukane standar. Memerlukan penggunaan kabel ultrasound 200-1233-10. Ulir keluaran adalah 1 /2-20.

Spesifikasi:

Bagaimana Memilih transduser yang tepat?

Pilihan transduser ultrasonik harus memperhatikan pencocokan input dan output, pemasangan mekanis dan ukuran yang cocok, dan parameter berikut harus dipertimbangkan:

1. Frekuensi resonansi:

Frekuensi mengacu pada frekuensi yang diukur dengan metode saluran transmisi dengan generator frekuensi, milivoltmeter, atau frekuensi yang diukur dengan penganalisis karakteristik impedansi atau instrumen serupa.Umumnya dikenal sebagai frekuensi sinyal kecil.Kebalikannya adalah frekuensi mesin, yaitu frekuensi operasi aktual yang diukur saat pelanggan menghubungkan transduser ke catu daya penggerak melalui kabel dan diberi energi tanpa beban atau beban.Karena sirkuit pencocokan pelanggan berbeda, frekuensi transduser yang sama dengan catu daya penggerak yang berbeda berbeda, dan frekuensi tersebut tidak dapat digunakan sebagai dasar untuk memesan.

2. Kapasitas transduser:

Artinya, kapasitansi bebas transduser umumnya dapat diukur dengan jembatan kapasitansi pada frekuensi 400Hz-1000Hz, atau penganalisis karakteristik impedansi yang serupa dengan instrumen.Kapasitansi transduser ultrasonik juga dapat diukur dengan pengukur kapasitansi portabel umum.

3. Cara kerja:

Karena metode dan persyaratan pemrosesan yang berbeda, metode kerja transduser ultrasonik secara kasar dapat dibagi menjadi kerja kontinu (pengelasan logam) dan kerja berdenyut (pengelasan plastik).Metode kerja yang berbeda memiliki persyaratan yang berbeda untuk transduser.Secara umum, pekerjaan terus menerus hampir tidak memiliki waktu jeda, tetapi arus kerja tidak terlalu besar, dan kerja pulsa terputus-putus, dengan jeda, tetapi arus sesaat sangat besar, dan daya di kedua keadaan sangat besar.Jenis transduser ultrasonik dan daya maksimum:

Ada persyaratan yang berbeda untuk daya nominal mesin untuk tujuan yang berbeda, dan daya nominal transduser ultrasonik yang sama mungkin berbeda bila digunakan pada mesin yang berbeda.Untuk menghindari ambiguitas, pelanggan harus menentukan struktur transduser, seperti tipe kolom, tipe klakson terbalik, dll., serta diameter dan jumlah wafer keramik piezoelektrik.
