fokus pada aplikasi ultrasonik, dengan itikad baik untuk memenangkan pelanggan
| Tempat asal: | Cina |
|---|---|
| Nama merek: | QRsonic |
| Sertifikasi: | CE |
| Nomor model: | QR-BCJ20 |
| Kuantitas min Order: | 1 buah |
| Harga: | Negotation |
| Kemasan rincian: | Dikemas dalam karton |
| Waktu pengiriman: | 3 hari kerja |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 2000 pcs per bulan |
| Nama Produk: | Ultrasonik Pengganti Branson CJ20 | Frekuensi: | 20 khz |
|---|---|---|---|
| Daya Keluaran: | 3300 watt | Baut sambungan: | 1/2-20UNF |
| Diameter cakram keramik: | 50mm | kapasitansi: | 18-20nf |
| Amplitudo: | 10um | Aplikasi: | Mesin las plastik ultrasonik |
| Cahaya Tinggi: | Ultrasound 20Khz Pengganti Branson Converter,Ultrasonic Welding Converter 3300w,Ultrasonic Welding Converter Dengan Cincin Pizoelektrik |
||

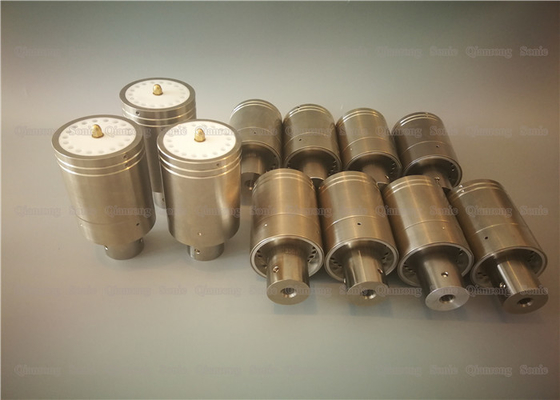

3300w Ultrasound 20Khz Pengganti Branson Converter dengan 6pcs Cincin Pizoelektrik
Keterangan:
Transduser ultrasonik Branson CL20 20Khz terbuat dari chip keramik piezoelektrik, dikombinasikan dengan aksesori paduan titanium.Menurut parameter dan karakteristik transduser asli Branson asing, penelitian, pengembangan, dan produksi dari teknologi sumber memastikan stabilitas produk transduser dan parameter teknis aplikasi.Itu dilengkapi dengan generator asing dan kepala las mati, memainkan peran pengganti.
Transduser ultrasonik adalah perangkat yang mengubah energi listrik menjadi energi mekanik.Perangkat yang mengubah energi listrik dan energi akustik dengan efek piezoelektrik disebut transduser piezoelektrik.Ini terdiri dari komponen keramik piezoelektrik sentral, penutup logam depan dan belakang, prategang.Sekrup, bagian elektroda dan tabung isolasi disusun.Bergantung pada desain struktur yang berbeda, bentuk dan kinerjanya juga sangat terpengaruh.
Spesifikasi:
| Model | QR-BCJ20 |
| Frekuensi | 20 khz |
| Daya keluaran | 3300 watt |
| Baut sambungan | 1/2-20UNF |
| Diameter piringan keramik | 50mm |
| Jumlah cakram keramik | 4 pcs |
| Kapasitansi | 18-20nf |
| Amplitudo | 10 um |
| Aplikasi | Mesin las plastik |
Spesifikasi:
| Diaem No |
Hubungkan sekrup (Ukuran)
|
Diameter keramik (mm)
|
Jumlah Keramik (pc)
|
Frekuensi resonansi (khz)
|
Daya Masukan | Mesin |
| 1-QR-BCJ20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
Branson Seri 2000 |
| 2-QR-BCR20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
Branson Seri 2000 |
| 3-QR-B502 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 5170, 8800 |
| 4-QR-B402 | 1/2-20UNF | 40 | 4 | 20 | 900 |
Branson 8200, 8400 |
| 5-QR-B803 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 8700 |
| 6-QR-B902J | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 910W atau IW+ |
| 7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | Tukang las Branson 40khz |
| 8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | Tukang las Branson 40khz |
| 9-QR-D20 | 1/2-20UNF | 50 | 2 | 20 | 2000 | Tugas Berat Dukane 20khz |
| 10-QR-D41S30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane model 43A250, 43A255, 43D255, 43E255, 43A260, atau 43B260 |
| 11-QR-D41C30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 12-QR-D110-3122 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 13-QR-D110-3168 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Model Dukane 43B18 |
| 14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | Tukang las Dukane 40khz |
| 15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | Tukang las Dukane 40khz |
| 16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | Tukang Las Rinco 35Khz |
| 17-QR-R35 | M8*1.25 | 25 | 2 | 35 | 500 | Tukang Las Rico 35khz |
| 18-QR-R20 | 1/2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | M8 | 25 | 4 | 35 | 800 | Mesin Telsonik 35khz |
| 24-QR-H20 | 1/2-20UNF | 50 | 6 | 20 | 3000 |
Item Khusus dapat disesuaikan.
Proses pembuatan transduser ultrasonik:
Transduser terdiri dari cangkang, lapisan yang cocok, transduser cakram keramik piezoelektrik, penyangga, kabel keluar, dan penerima array Cymbal.Transduser disk keramik piezoelektrik terbuat dari bahan piezoelektrik PZT-5 dengan polarisasi arah ketebalan.Penerima array Cymbal terdiri dari 8~16 transduser Cymbal, dua cincin logam dan ring karet.
1. Keringkan dengan hot air gun
2. Pertama ayunkan elektroda
3. Keramik, potongan elektroda, keramik
4. Penutup belakang dan sekrup
5. Posisi
6. Afterburner
7. Merekatkan
8. Tempatkan oven
9. Uji dengan mesin penguji
10. Sambungan grouting
11. Uji ulang sebelum pengepakan
3300w Ultrasound 20Khz Pengganti Branson Converter dengan 6pcs Cincin Pizoelektrik
