Penggantian Ultrasonik Branson CR20 Pizoelectric Ceramic Transducer Untuk DCX Welding Series

20Khz Ultrasonik Penggantian Branson CR20 Pizoelectric Ceramic Transducer untuk DCX Welding Series

Deskripsi :

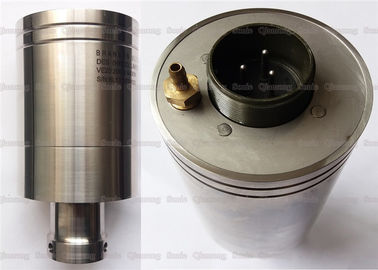

Konverter dinamai tepat karena menerima energi listrik dari catu daya dan mengubahnya menjadi getaran mekanis. Konverter pengganti untuk model Branson CR-20 menggunakan konektor gaya militer, untuk digunakan dengan catu daya 20KHz 2000, 2000X dan seri DCX.

Transduser ultrasonik keramik piezoelektrik adalah transduser elektro-mekanik-akustik, yang mengacu pada konversi energi timbal balik antara sinyal listrik dan sinyal akustik melalui karakteristik bahan. Keramik piezoelektrik adalah bahan polikristalin yang dapat diaplikasikan ke banyak bidang melalui pembakaran artifisial. Deformasi elastis eksternal dan perataan listrik internal material diubah secara mutual oleh medan listrik eksternal dan tekanan yang diterapkan secara eksternal, yang disebut efek elektrostriktif. Feroelektrik yang disinter dikenakan perlakuan polarisasi dari medan listrik, sehingga fenomena polarisasi internal yang tidak teratur menjadi teratur dan teratur, dan karakteristik piezoelektrik dihasilkan.

Spesifikasi:

Ikhtisar peralatan mesin las ultrasonik:

Mesin las ultrasonik dirancang untuk beroperasi dalam kisaran frekuensi 10-75 kHz, masing-masing dengan kelebihan dan kekurangannya sendiri. Frekuensi yang lebih rendah dapat menghasilkan daya yang lebih tinggi, tetapi frekuensi operasi yang lebih tinggi menghasilkan lebih sedikit kerusakan dan menghasilkan lebih sedikit suara yang dapat didengar. Untuk alasan ini, sebagian besar peralatan industri beroperasi pada 20-40 kHz. Tabel 8.3 mencantumkan kemampuan daya umum dari sebagian besar peralatan industri pada berbagai frekuensi dan kelebihan dan kekurangan utama dari pengoperasian pada frekuensi tersebut.

Karena semua peralatan industri dirancang untuk beresonansi pada frekuensi tertentu, itu tidak dapat mengubah frekuensi operasi peralatan, terutama komponen (konverter, transformator dan kepala pengelasan) dan frekuensi operasi catu daya. Namun, transmisi dapat disesuaikan untuk memiliki daya yang relatif tinggi (2000W / konverter) pada frekuensi yang berbeda. Perlu juga dicatat bahwa karena getaran menghasilkan subharmonik di dalam komponen, bahkan jika mesin dioperasikan pada frekuensi yang lebih tinggi daripada telinga manusia (sekitar 18 kHz), kebisingan masih dihasilkan. Semakin tinggi frekuensinya, semakin kecil efeknya.

Sebagian besar peralatan pengelasan ultrasonik mengikuti salah satu dari dua konsep desain: 1 sistem modular, 2 sistem terintegrasi.

Dalam sistem modular, unit kontrol dan catu daya dipisahkan dari transmisi. Sistem modular sering digunakan ketika tingkat kontrol yang tinggi diperlukan dan ketika produsen peralatan awal membutuhkan pengemasan. Sistem terintegrasi lebih murah, tetapi memiliki lebih sedikit kontrol.
