Getaran Frekuensi Tinggi Pemesinan Berbantuan Ultrasonik, Pemesinan Berbantuan Kecepatan Tinggi Ultrasonik Spindle

Deskripsi:

Pemrosesan ultrasonik adalah sinyal osilasi listrik sinusoidal bahwa generator ultrasonik mengubah arus bolak-balik menjadi frekuensi ultrasonik. Transduser mengubah sinyal osilasi listrik menjadi getaran mekanik frekuensi ultrasonik. Klakson memperkuat getaran longitudinal transduser dan mentransmisikannya ke kepala pahat. Kepala terpasang dengan gerakan putar sambil melakukan getaran ultrasonik.

Spesifikasi:

Fitur pemrosesan ultrasonik:

(1) Kisaran pemrosesan yang luas

Sebuah. Itu dapat memproses logam kerja keras, bahan non-logam seperti baja keras, stainless steel, titanium dan paduannya; terutama beberapa bahan non-logam non-konduktif seperti kaca, keramik, kuarsa, silikon, batu akik, batu permata, berlian dan berbagai Semikonduktor dan sejenisnya dapat diproses untuk bahan logam keras konduktif seperti baja keras dan paduan keras, tetapi memiliki produktivitas rendah .

b. Cocok untuk memproses lubang yang dalam, bagian berdinding tipis, batang ramping, kekakuan rendah dan bentuk kompleks, dan membutuhkan bagian tinggi;

c. Cocok untuk pemesinan presisi bagian presisi seperti presisi tinggi dan kekasaran permukaan rendah.

(2) Gaya pemotongan rendah dan konsumsi daya pemotongan rendah Karena permesinan ultrasonik terutama bergantung pada dampak lokal sesaat, gaya potong makro pada permukaan benda kerja kecil, dan tegangan potong dan panas pemotongan lebih kecil.

(3) Akurasi pemrosesan benda kerja yang tinggi dan kekasaran permukaan yang rendah dapat mencapai akurasi pemesinan yang tinggi (akurasi ukuran 0,005 hingga 0,02 mm) dan kekasaran permukaan yang rendah (nilai Ra 0,05 hingga 0,2), tidak ada residu pada permukaan mesin Stres, terbakar, dll. juga

Cocok untuk memproses bagian berdinding tipis, celah sempit dan kekakuan rendah.

(4) Sangat mudah untuk memproses berbagai jenis lubang, rongga dan permukaan cetakan bentuk kompleks.

(5) Alat dapat dibuat menjadi bentuk yang lebih kompleks dengan bahan yang lebih lembut.

(6) Struktur peralatan pemrosesan ultrasonik umumnya sederhana, mudah dioperasikan dan dipelihara.

Aplikasi:

Mesin bor ultrasonik dapat digunakan untuk pengeboran dan ukiran beberapa bahan kekerasan tinggi seperti kristal, batu permata, batu akik, batu giok, gelas, keramik dan enamel, silikon, ferit dan sebagainya. Mesin ini terdiri dari generator ultrasonik dan kepala pemrosesan (termasuk transduser, klakson, dll.). Sirkuit generator ultrasonik ditunjukkan pada gambar. Sirkuit ini sederhana dan terdiri dari tiga bagian: osilasi, push, dan penguatan daya.

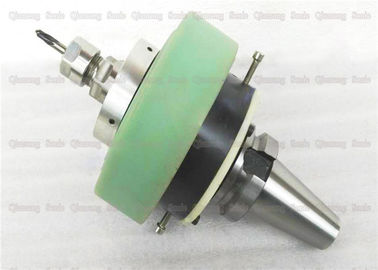

Ultrasonik Frekuensi Tinggi Getaran Spindle Mesin Bantu Kecepatan Tinggi
