Pemrosesan Permukaan Halus Ultrasonik Dengan Bantuan Mesin Dengan Konektor HSK63

Deskripsi:

Mesin ultrasonik meninju mesin menggunakan osilator ditingkatkan paralel, yaitu, sirkuit Sile, di bagian berosilasi. Dengan menyesuaikan induktansi L1 dan fine-tuning C1, sinyal ultrasonik dari frekuensi variabel 17-23 kHz dapat dihasilkan. W adalah penyesuaian level daya, dan daya output dapat dipantau oleh ammeter (A). Sinyal keluaran dikirim ke transduser yang terbuat dari keramik piezoelektrik, yang mengubah energi ultrasonik menjadi energi getaran mekanik. Kepala kejut berulang kali bergetar di bawah kerja sama serbuk gerinda (umumnya pasir baja emas) dan air, sehingga bagian yang diproses habis dipakai. Buat lubang yang cocok

Spesifikasi:

Fitur pemrosesan ultrasonik:

(1) Kisaran pemrosesan yang luas

Sebuah. Itu dapat memproses logam kerja keras, bahan non-logam seperti baja keras, stainless steel, titanium dan paduannya; terutama beberapa bahan non-logam non-konduktif seperti kaca, keramik, kuarsa, silikon, batu akik, batu permata, berlian dan berbagai Semikonduktor dan sejenisnya dapat diproses untuk bahan logam konduktif seperti baja keras dan paduan keras, tetapi memiliki produktivitas rendah .

b. Cocok untuk memproses lubang yang dalam, bagian berdinding tipis, batang ramping, kekakuan rendah dan bentuk kompleks, dan membutuhkan bagian tinggi;

c. Cocok untuk pemesinan presisi bagian presisi seperti presisi tinggi dan kekasaran permukaan rendah.

(2) Gaya pemotongan rendah dan konsumsi daya pemotongan rendah Karena permesinan ultrasonik terutama bergantung pada dampak lokal sesaat, gaya potong makro pada permukaan benda kerja kecil, dan tegangan potong dan panas pemotongan lebih kecil.

(3) Akurasi pemrosesan benda kerja yang tinggi dan kekasaran permukaan yang rendah dapat mencapai akurasi pemesinan yang tinggi (akurasi ukuran 0,005 hingga 0,02 mm) dan kekasaran permukaan yang rendah (nilai Ra 0,05 hingga 0,2), tidak ada residu pada permukaan permesinan, tegangan, terbakar, dll. juga

Cocok untuk memproses bagian berdinding tipis, celah sempit dan kekakuan rendah.

(4) Sangat mudah untuk memproses berbagai jenis lubang, rongga dan permukaan cetakan bentuk kompleks.

(5) Alat dapat dibuat menjadi bentuk yang lebih kompleks dengan bahan yang lebih lembut.

(6) Struktur peralatan pemrosesan ultrasonik umumnya sederhana, mudah dioperasikan dan dipelihara.

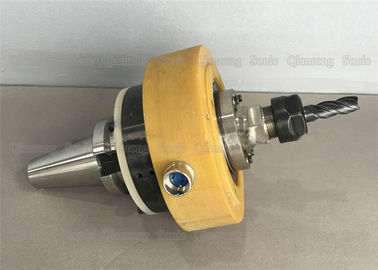

Pemrosesan Permukaan Halus Mesin Ultrasonik 20KHz Dengan Konektor HSK63
