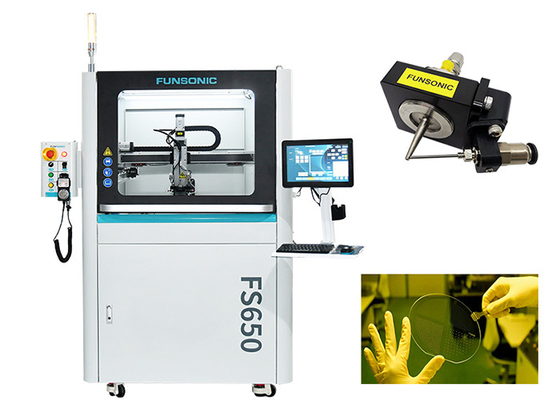

Polyimide dan photoresist Ultrasonic Spraying Coating System dengan Micro Nozzle

Polyimide dan photoresist Ultrasonic Spraying Coating System dengan Micro Nozzle

Deskripsi:

Sistem penyemprotan ultrasonik telah terbukti cocok untuk berbagai aplikasi yang membutuhkan pelapis film fotoresist atau poliamida yang seragam dan berulang, dan merupakan sederhana, ekonomis,dan proses pelapisan fotoresist dan polyimide yang dapat direproduksi.
Aplikasi umum dari lapisan ultrasonik polyimide dan fotoresist termasuk tetapi tidak terbatas pada MEMS, lensa, perangkat mikrofluidik, mikroelektronika, dan filter.Sistem pelapis dapat melapisi substrat datar dan 3D, biasanya termasuk chip silikon, kaca, keramik, dan logam.

Parameter:

Struktur dan prinsip nozel ultrasonik:

Nozzle ultrasonik adalah perangkat penyetelan berdasarkan resonansi frekuensi tertentu.dengan kisaran frekuensi antara 25 dan 120 kHzArtinya, semakin tinggi frekuensi ultrasonik, semakin kecil transduser, dan ukuran tetes menengah yang dihasilkan oleh atomisasi nozzle juga akan berkurang.

Nozzle ultrasonik terdiri dari beberapa bagian. Komponen penggerak termasuk sepasang transduser piezoelektrik yang mengubah energi listrik menjadi gerakan mekanis.Sumber daya frekuensi tinggi berasal dari generator terpisah yang dapat mengunci pada frekuensi resonansi dari muncungTransduser terletak di antara dua silinder titanium, yang memperkuat gerakan getaran transduser untuk memaksimalkan efeknya pada permukaan atomisasi.Kami memilih titanium sebagai bahan karena memiliki kekuatan tarik yang tinggi, sifat akustik yang baik, dan ketahanan korosi yang sangat baik.

Cairan diangkut ke permukaan atomisasi melalui saluran diameter besar sepanjang seluruh panjang muncung.akan mengalami getaran amplitudo tinggi yang memecahnya menjadi tetesan kecil yang bergerak pada kecepatan rendah (kurang dari 3 inci / detik)Untuk mencapai efek ini, daya aplikasi harus disimpan dalam jendela yang relatif sempit. daya yang terlalu rendah akan menyebabkan nozzle berhenti bekerja, yaitu atomisasi tidak akan terjadi;Jika daya terlalu tinggi, cairan akan terkoyak menjadi potongan besar, yang tidak cocok untuk penyemprotan atomisasi.daya kerja nozel bervariasi antara 1 dan 15 watt tergantung pada desain spesifik dan sifat cairan yang disemprotkan.

Polyimide dan photoresist Ultrasonic Spraying Coating System dengan Micro Nozzle
