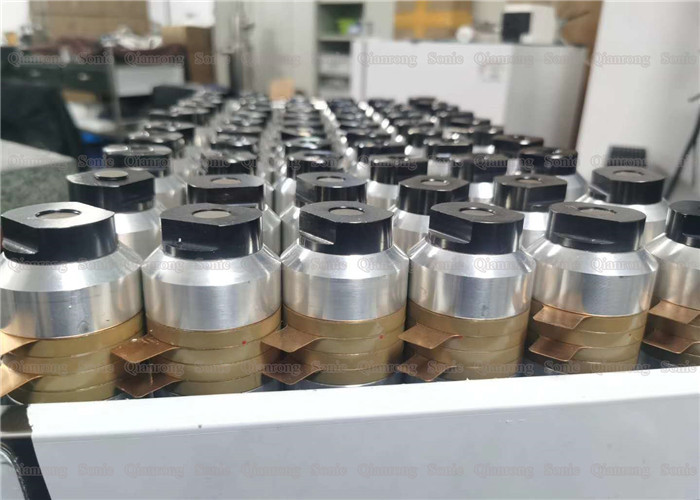

Frekuensi Variabel Transduser Ultrasonik 15Khz Untuk Pengelasan Suku Cadang Mobil

Transduser Ultrasonik Frekuensi Variabel 15Khz untuk Pengelasan Suku Cadang Mobil untuk dijual

Keterangan:

Transduser ultrasonik adalah perangkat konversi energi.Fungsinya adalah untuk mengubah daya listrik input menjadi daya mekanik (ultrasound) dan kemudian mengirimkannya keluar, dan hanya mengkonsumsi sejumlah kecil daya.

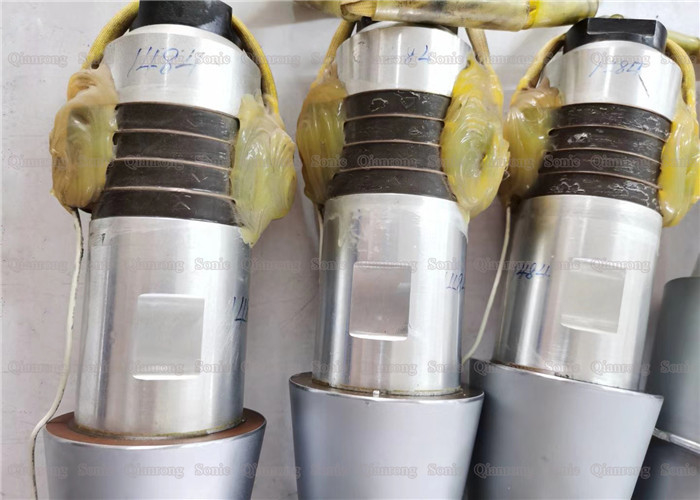

Transduser ultrasonik terutama terdiri dari elemen keramik piezoelektrik pusat, pelat penutup logam depan dan belakang, sekrup pra-tekan, lembaran elektroda dan tabung isolasi.Komposisi spesifik ditunjukkan pada gambar di bawah ini.

1. Driver belakang: elemen silinder di bagian belakang transduser piezoelektrik, driver belakang dekat dengan bagian terakhir dari keramik piezoelektrik, dan tekanan pra-pengencangan biasanya diterapkan dengan menumpuk baut.
2. Elektroda sheet: piringan konduktif tipis antara keramik piezoelektrik yang berdekatan dengan transduser.Tegangan penggerak transduser diterapkan di antara elektroda ini.

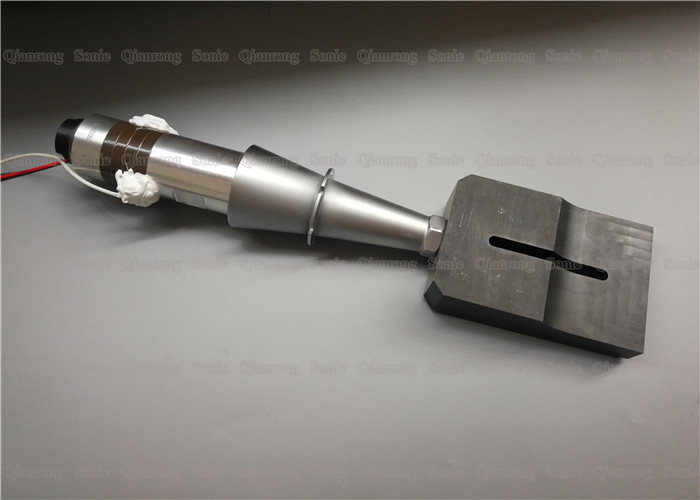

3. Pengemudi ujung depan: Mengirimkan energi ultrasonik transduser ke klakson atau kepala alat.Pengemudi ujung depan biasanya menyertakan flensa pemasangan untuk menghubungkan rumahan.
4. Sekrup prategang: Satu baut bertumpuk melewati lubang tengah keramik.Setelah mengencangkan baut, keramik akan dikompresi antara penggerak belakang dan penggerak depan untuk menerapkan prategang yang diperlukan pada keramik.

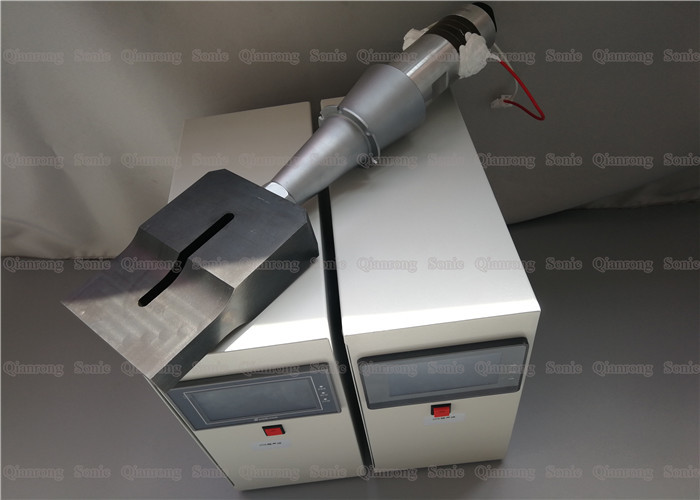

5. Keramik piezoelektrik: Keramik piezoelektrik adalah jantung dari transduser, komponen yang mengubah sinyal listrik generator ultrasonik menjadi getaran mekanis linier.

Spesifikasi:

Apakah prategang transduser lebih besar lebih baik?

Prategang yang berlebihan akan mengurangi kinerja transduser, yang terutama tercermin dalam aspek-aspek berikut:

Kinerja keramik piezoelektrik berubah di bawah aksi bias kompresi.Khususnya, suhu aman maksimum di mana material dapat bekerja secara efektif dapat sangat dikurangi, dan tegangan tekan yang tinggi dapat menurunkan suhu Curie.
Pretensi yang berlebihan akan menyebabkan depolarisasi yang signifikan, dan juga akan menghasilkan impedansi yang tidak stabil dan penuaan.
Prategang yang berlebihan akan mengurangi masa pakai transduser, dan dalam kasus yang parah akan menyebabkan chip keramik transduser mengkristal.
Prategang yang berlebihan dari transduser akan menunjukkan impedansi yang lebih kecil pada tahap awal, tetapi kinerja transduser akan menurun seiring berjalannya waktu, dan itu akan disertai dengan produk dengan impedansi tinggi.

Transduser Ultrasonik Frekuensi Variabel 15Khz untuk Pengelasan Suku Cadang Mobil untuk dijual
