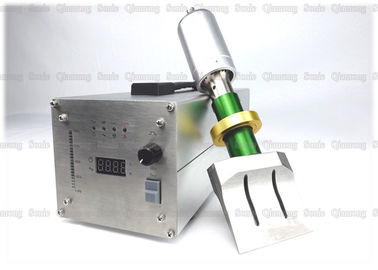

Getaran Frekuensi Tinggi Pisau Pemotong Karet Ultrasonik Dengan Generator Digital

Frekuensi Tinggi 40KHz Getaran Pisau Pemotong Karet Ultrasonik dengan Generator Digital

Prinsip:

Prinsip pemotong karet ultrasonik adalah mengubah arus 50/60 Hz menjadi 20, 30 atau 40 kHz energi listrik melalui generator ultrasonik. Energi listrik frekuensi tinggi yang dikonversi kembali dikonversi oleh transduser menjadi getaran mekanis dengan frekuensi yang sama, dan kemudian getaran mekanik ditransmisikan ke pisau pemotong melalui satu set perangkat modulator amplitudo yang dapat mengubah amplitudo. Pisau pemotong karet ultrasonik bergetar sepanjang panjangnya dengan amplitudo 10-70 μm dan mengulangi 40.000 kali per detik (40 kHz) (getaran pisau bersifat mikroskopis dan umumnya sulit dilihat dengan mata telanjang). Pisau pemotong kemudian mentransmisikan energi getaran yang diterima ke permukaan pemotongan benda kerja yang akan dipotong, di mana energi getaran dipotong dengan mengaktifkan energi molekul dari molekul karet dan membuka rantai molekul.

Komposisi struktural:

Komponen utama dari sistem pemotongan ultrasonik termasuk generator ultrasonik (drive power), transduser ultrasonik, klakson, pemotong (kepala alat), dan berbagai jalur output dan jalur kontrol. Sumber daya penggerak ultrasonik mengubah daya komersial menjadi arus bolak-balik tegangan tinggi berfrekuensi tinggi dan mengeluarkannya ke transduser ultrasonik. Transduser ultrasonik sebenarnya setara dengan perangkat konversi energi yang mengubah energi listrik input menjadi energi mekanik, yaitu gelombang ultrasonik. Manifestasinya adalah transduser bergerak bolak-balik ke arah longitudinal. Frekuensi gerak teleskopik setara dengan frekuensi arus bolak frekuensi tinggi yang dipasok oleh sumber daya penggerak. Peran klakson adalah untuk memperbaiki seluruh sistem getaran ultrasonik dan untuk memperkuat amplitudo keluaran transduser. Bilah pemotong (kepala pahat) semakin memperbesar amplitudo di satu sisi dan memfokuskan gelombang ultrasonik. Di sisi lain, gelombang ultrasonik adalah output, dan energi ultrasonik secara konsentris dimasukkan ke bagian pemotongan bahan yang akan dipotong dengan menggunakan ujung tombak yang sama dari mata potong. Di bawah aksi energi ultrasonik yang sangat besar, bagian itu melunak dan meleleh seketika, dan kekuatannya sangat berkurang. Pada saat ini, selama gaya potong kecil diterapkan, tujuan pemotongan bahan dapat dicapai.

Spesifikasi:

Keuntungan dan karakteristik:

1. Sayatannya halus dan tegas, ujung tombaknya akurat, tidak akan cacat, dan tidak akan bengkok, mengembang, tertarik, atau berkerut;

2. Presisi pemotongan tinggi dan senyawa karet konstan;

3. Permukaan pemotongan memiliki finishing yang baik dan kinerja ikatan yang baik;

4. Cepat, efisien dan bebas polusi;

5. Penampilan cantik, operasi sederhana, tidak ada osilasi saat memotong, tenang dan mudah dibawa.

Frekuensi Tinggi 40KHz Getaran Pisau Pemotong Karet Ultrasonik dengan Generator Digital
