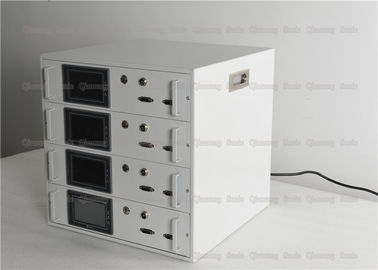

Electric Digital Ultrasonic Transducer Driver Untuk Transduser Dan Booster Amplitudo

20Khz Ultrasonic Electric Digital Driver untuk Welding Amplitude Transducer dan Booster

Deskripsi:

Sumber daya ultrasonik sering disebut sebagai sumber ultrasonik, generator ultrasonik, dan kotak elektronik ultrasonik. Ini adalah komponen utama dari sistem USG daya tinggi. Fungsinya untuk menghasilkan sinyal AC frekuensi tinggi daya tinggi untuk mendorong transduser ultrasonik bekerja. Catu daya penggerak berkualitas tinggi harus memastikan operasi sistem ultrasonik daya tinggi yang stabil dan aman. Pada saat yang sama, ia harus memantau frekuensi operasi, daya muat, reaktansi kapasitif, impedansi dan parameter transduser lainnya secara real time, dan dapat menjalankan daya sesuai dengan kebutuhan pengguna yang berbeda. Penyesuaian parameter seperti mode amplitudo dan operasi.

prinsip kerja :

Sumber daya ultrasonik, juga dikenal sebagai generator ultrasonik, adalah perangkat untuk menghasilkan dan menyediakan energi ultrasonik untuk transduser ultrasonik. Tujuannya adalah untuk mengubah sumber listrik kami (220V atau 380V, 50Hz atau 60Hz) menjadi sinyal AC frekuensi tinggi yang dapat dicocokkan dengan transduser ultrasonik. Sinyal ini dapat berupa sinyal sinusoidal atau sinyal berdenyut.

Dalam desain sumber daya ultrasonik, desain pencocokan generator dan transduser sangat penting. Desain generator ultrasonik cerdas sangat menentukan apakah perangkat ultrasonik dapat bekerja secara normal dan efisien. Pencocokan episode ultrasonik ke transduser mencakup dua aspek: pencocokan impedansi dan pencocokan tuning. Impedansi yang cocok mengubah impedansi transduser menjadi beban yang optimal, yaitu transformasi impedans. Tuning matching memungkinkan tegangan dan arus melintasi transduser berada dalam fase, menghasilkan efisiensi tertinggi, sementara resonansi seri meningkatkan tegangan melintasi transduser, yang bermanfaat untuk transduser piezoelektrik.

Spesifikasi:

Kesalahan umum dari generator ultrasonik adalah sebagai berikut:

1. Tanpa ultrasound, indikator sakelar daya tidak ditampilkan, dan kipas berjalan normal.

1) Periksa apakah jembatan penyearah rusak. Metode ini adalah sebagai berikut: pointer multimeter disesuaikan dengan blok × 10K, pena meter hitam terhubung ke kutub positif jembatan penyearah, dan pena tes merah masing-masing terhubung ke terminal AC, apakah kedua pin tersebut dihidupkan, dan kemudian jembatan penyearah diganti, jika tidak langkah selanjutnya dicentang.

2) Periksa apakah kapasitor utama rusak. Jika ya, ganti kapasitor.

3) Periksa apakah tabung listrik rusak. Metode ini adalah sebagai berikut: pointer multimeter disesuaikan dengan blok × 10K, pena hitam terhubung ke 2 pin dari tabung listrik, dan pena tes merah terhubung ke pin 1 dan 3 masing-masing, dan tabung listrik diganti, jika tidak negara dikembalikan.

2. Tanpa ultrasound, indikator sakelar daya tidak menyala, dan kipas tidak berputar.

1) Periksa apakah sakelar daya rusak. Jika ya, ganti saklar daya, atau periksa langkah selanjutnya.

2) Periksa apakah kipas rusak. Jika ya, ganti kipas.

3. Tanpa ultrasound, indikator sakelar daya menyala dan kipas bekerja dengan normal.

1) Lepaskan kabel output, nyalakan daya, sesuaikan daya dengan maksimal, gunakan multimeter untuk bertukar 1000V, ukur tegangan pada output, biasanya sekitar 1000V. Jika ada tegangan, generator baik-baik saja, pasang kabel output, periksa langkahnya, jika tidak ada tegangan, periksa langkah selanjutnya.

2) Gunakan file multimeter DC 1000V untuk mengukur output positif atau negatif dari kapasitor utama atau jembatan penyearah.
