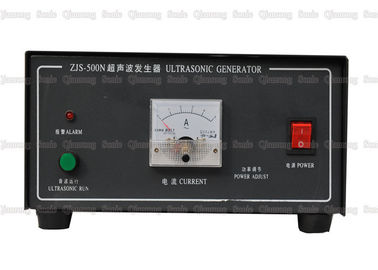

35Khz High Power Ultrasonic Generator Untuk Mesin Jahit Dengan Kontrol Eksternal

Catu Daya Analog Ultrasonik 35KHz untuk Mesin Jahit dengan Kontrol Eksternal

Deskripsi:

Generator ultrasonik, juga dikenal sebagai catu daya ultrasonik, kotak elektronik, dan pengontrol ultrasonik, merupakan komponen penting dari sistem ultrasonik daya tinggi. Generator ultrasonik dibagi menjadi generator analog dan generator kontrol numerik.

Dalam desain sumber daya ultrasonik, desain pencocokan generator dan transduser sangat penting. Desain generator ultrasonik cerdas sangat menentukan apakah perangkat ultrasonik dapat bekerja secara normal dan efisien. Pencocokan episode ultrasonik ke transduser mencakup dua aspek: pencocokan impedansi dan pencocokan tuning. Impedansi yang cocok mengubah impedansi transduser menjadi beban yang optimal, yaitu transformasi impedans. Tuning matching memungkinkan tegangan dan arus melintasi transduser berada dalam fase, menghasilkan efisiensi tertinggi, sementara resonansi seri meningkatkan tegangan melintasi transduser, yang bermanfaat untuk transduser piezoelektrik.

Spesifikasi:

Pemecahan masalah saat generator ultrasonik tidak berfungsi dengan benar:

Peralatan ultrasonik menggunakan gelombang suara untuk melakukan pekerjaan. Bagaimana kita menilai apakah generator ultrasonik berfungsi dengan baik atau tidak ketika ada masalah dengan peralatan ultrasonik? Pertama, kita nyalakan saklar daya pada kotak kontrol daya ultrasonik, tekan dan tahan tombol tes suara pada kotak daya. Saat tombol ditekan, amati bacaan "amplifier", dan kemudian dengarkan bunyi. Ketika suara tidak tajam, arus tidak melebihi 0,5A (aluminium Ketika arus tidak melebihi 0,8A (cetakan baja), itu dianggap normal.

Pada saat yang sama, jika ada lampu indikator kelebihan beban atau suara kasar, atau suara serak, ketika kepala pengelasan longgar atau sekrup rusak, kencangkan kepala pengelasan atau ganti sekrup untuk memecahkan masalah. Muncul saat digunakan, ini tidak terjadi dengan mesin baru.)

Setelah tombol deteksi gelombang suara ditekan, jika meteran saat ini menunjukkan bahwa arusnya tinggi, terdapat sakelar penyesuaian daya dan frekuensi di sisi kanan kotak titik untuk menyesuaikan sakelar penyesuaian posisi roda gigi ke posisi yang diinginkan (1 adalah posisi gigi terendah). Sakelar FM memutar lambat menyesuaikan arus ke minimum. (Di bawah penyesuaian normal, telah disesuaikan dengan kondisi terbaik di pabrik)

Catu Daya Analog Ultrasonik 35KHz untuk Mesin Jahit dengan Kontrol Eksternal
