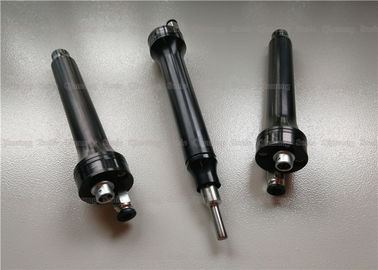

Banyak Digunakan Pengelasan Antena Positioning Lembar PVC Implan Oleh 70 KHz Ultrasonic Welder

Banyak Digunakan dalam Las Antena Positioning Lembar PVC ditanamkan oleh 70Khz Ultrasonic Welder

Deskripsi:

Teknologi Antena Kawat Ultrasonik adalah sistem kecepatan tinggi untuk menanamkan kawat antena dalam lembaran non-konduktif (misalnya plastik) di mana chip elektronik dipasang untuk memproduksi sejumlah kartu pintar, atau sejenisnya. Kabel antena dipasang di lembar non-konduktif oleh aktuator ultrasonik yang bergerak naik dan turun relatif terhadap lembaran. Pergerakan aktuator relatif terhadap substrat dikontrol oleh interaksi antara magnet voicecoil stasioner dan voicecoil yang digabungkan ke aktuator ultrasonik dan dapat digerakkan dengan rakitan geser. Kawat antena diumpankan ke aktuator ultrasonik dari spool dispensing kabel antena melalui rakitan pemalas. Rakitan idler mencakup enkoder yang responsif terhadap peningkatan tegangan pada saluran umpan kabel antena. Bergantung pada output enkoder, kecepatan dan putaran spool pengeluaran kawat dikontrol sampai ketegangan pada saluran umpan kawat antena dihilangkan.

Prinsip:

Prinsip kerja perangkat penyisipan ultrasonik adalah mengubah arus 50/60 Hz menjadi arus bolak frekuensi tinggi melalui generator ultrasonik, dan kemudian memasukkan energi listrik ke transduser ultrasonik untuk menghasilkan gerakan mekanis frekuensi tinggi, dan kemudian Gerakan dapat diubah melalui satu set. Perangkat modulator amplitudo amplitudo ditransmisikan ke kepala pengelasan, dan kepala pengelasan mentransmisikan energi getaran yang diterima ke bagian bersama dari benda kerja yang akan dilas, di mana energi getaran diubah menjadi energi panas dengan gesekan, plastik meleleh, dan kawat habis dalam waktu singkat. Terkubur dalam lembaran plastik.

Spesifikasi:

Fitur:

1. Sistem penanaman ultrasonik dilengkapi dengan versi baru generator CNC cerdas, yang secara otomatis dilengkapi oleh pencarian frekuensi dan pengejaran frekuensi.

2. Kepala pahat 70K memiliki diameter lubang 0,3 mm dan 0,5 mm untuk pengguna dengan kebutuhan berbeda.

3. Semua outlet lubang threading kepala alat dan keliling permukaan las dibulatkan untuk menghindari kerusakan kawat.

4. bahan shell perlindungan transduser ultrasonik terbuat dari paduan aluminium, yang memiliki disipasi panas yang baik, resistensi tekanan yang kuat dan ketahanan aus yang baik.

5. Dalam sistem ultrasonik, transduser dan kepala alat dikalibrasi secara ketat sebelum meninggalkan pabrik. Jangan membongkar dan membongkar mereka. Setelah dibongkar, transduser dapat rusak.

6. Jika Anda perlu mengerjakan ulang kepala alat atau persyaratan khusus lainnya, harap informasikan kepada perusahaan terlebih dahulu, kami dapat menyesuaikannya untuk Anda sebelum meninggalkan pabrik.

Bandingkan dengan teknologi antena etsa:

Kartu IC ultra-tipis dimungkinkan oleh proses penanaman ultrasonik. Ini akan secara efektif memecahkan masalah kegagalan teknologi antena etsa dalam penerapan kartu IC ultra-tipis, yang dapat mengurangi tingkat memo dan menggunakan kembali biaya. Kartu IC yang diproduksi dengan menggunakan proses penyisipan ultrasonik sama dengan kartu IC yang diproduksi oleh proses tradisional, sehingga umur layanan rata-rata akan lebih lama dari kartu IC ultra-tipis yang dihasilkan dengan menggunakan proses antena etsa (6 tahun). Dua proses yang berbeda, perbedaan bahan terutama di bagian antena, bahan antena yang digunakan dalam proses antena etsa adalah lembaran PET (polyethylene terephthalate, PET) dengan ketebalan 0,078 mm dan kawat aluminium etsa presisi, dan proses penyisipan Ultrasound antena untuk kawat tembaga berenamel, kinerja produksi yang sama dari kartu IC, sesuai dengan harga bahan etsa antena harga sekitar 2 kali harga tembaga, sehingga penggunaan proses embedding ultrasonik untuk menghasilkan kartu IC ultra-tipis Harga adalah juga sedikit lebih baik. Produksi massal IC CARD ultra-tipis akan memiliki dampak mendalam pada pengembangan berkelanjutan dari industri kartu pintar.

Banyak Digunakan dalam Las Antena Positioning Lembar PVC ditanamkan oleh 70Khz Ultrasonic Welder
