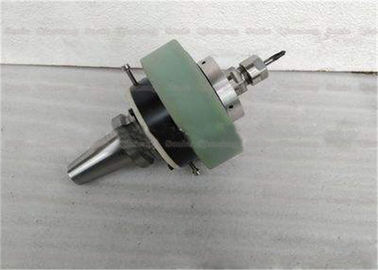

Multitool Rotary Ultrasonic Machining Dengan Bahan Artefak Yang Memproses 100 Watt

Prinsip:

Pemesinan ultrasonik (USM) menggunakan permukaan ujung alat untuk getaran ultrasonik, melalui abrasif

Metode pemrosesan untuk memproses bahan keras dan rapuh dalam suspensi. Pemrosesan ultrasonik adalah hasil gabungan dari dampak mekanis dan pemolesan mesin pencairan panas di bawah aksi getaran ultrasonik dan kavitasi ultrasonik. Dampak abrasif yang berkelanjutan adalah yang utama.

Selama pemrosesan, suspensi cairan-abrasif ditambahkan antara kepala pahat dan benda kerja, dan tekanan kecil diterapkan pada arah getaran kepala pahat, dan osilasi frekuensi ultrasonik yang dihasilkan oleh generator ultrasonik diubah menjadi frekuensi ultrasonik oleh transduser. Getaran mekanis, klakson akan bergetar

Pembesaran diperbesar hingga 0,01 ~ 0,15mm, dan kemudian ditransmisikan ke alat, dan permukaan ujung alat digerakkan untuk getaran ultrasonik, memaksa abrasive yang ditangguhkan dalam suspensi untuk secara terus-menerus mempengaruhi permukaan yang dipoles di bawah getaran ultrasonik dari alat kepala, dan area pemrosesan diproses. Bahannya dihancurkan menjadi sangat halus

Partikel-partikel dihembuskan dari material. Meskipun tidak ada banyak material per pukulan, masih ada beberapa kecepatan pemrosesan karena lebih dari 16.000 hit per detik. Pada saat yang sama, suspensi dipengaruhi oleh getaran ultrasonik dari ujung alat.

Guncangan tekanan dan kavitasi menyebabkan cairan menembus retakan material yang sedang diproses, mempercepat kerusakan, dan goncangan hidrolik juga memaksa cairan kerja suspensi bersirkulasi di celah pemesinan, sehingga abrasif tumpul diperbarui sesuai waktu.

Spesifikasi:

Aplikasi:

Mesin bor ultrasonik dapat digunakan untuk pengeboran dan ukiran beberapa bahan kekerasan tinggi seperti kristal, batu permata, batu akik, batu giok, gelas, keramik dan enamel, silikon, ferit dan sebagainya. Mesin ini terdiri dari generator ultrasonik dan kepala pemrosesan (termasuk transduser, klakson, dll.). Sirkuit generator ultrasonik ditunjukkan pada gambar. Sirkuit ini sederhana dan terdiri dari tiga bagian: osilasi, push, dan penguatan daya.

20Khz Pemotong Bahan Artefak Pemotong Multitool Ultrasonik Memutar
